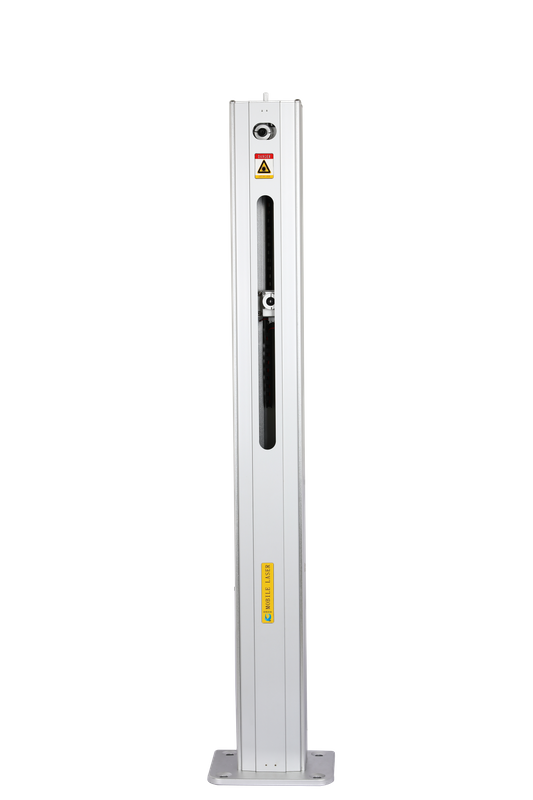

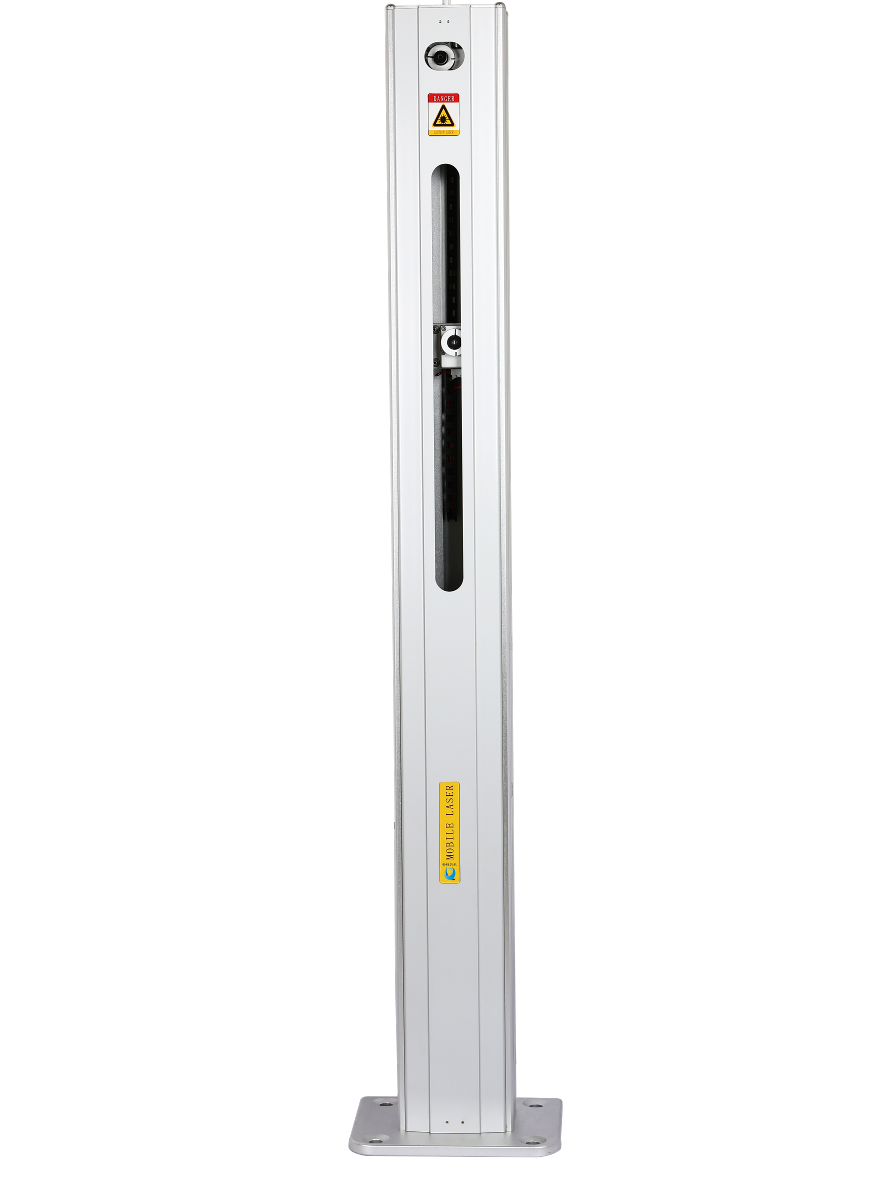

CT SIMレーザー
技術的なパラメーター
1。 製品 名前： CT シム レーザー

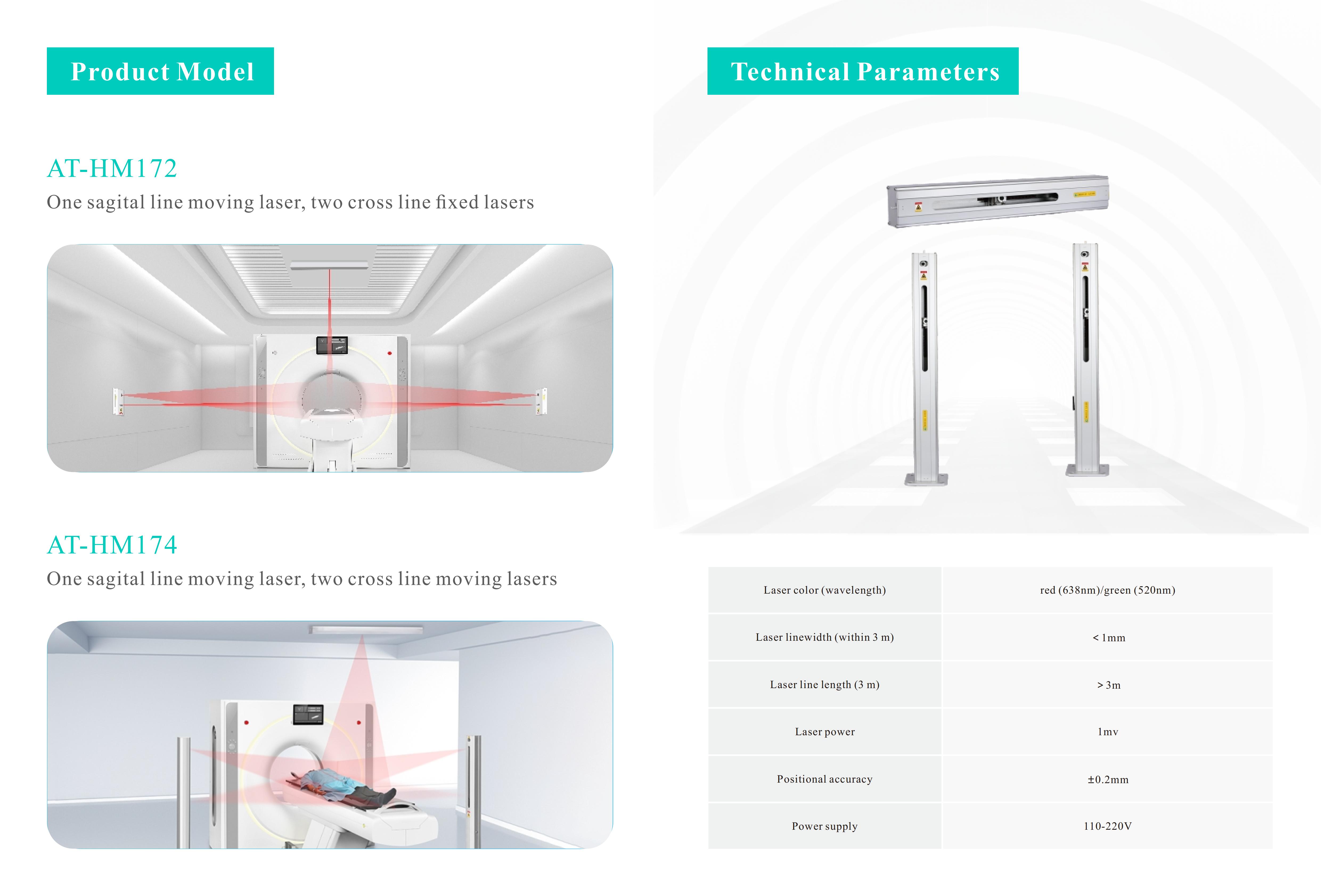

2。 モデル： YC-HM172/yc-hm173/yc-hm174/yc-hm121
1） モデル： YC-HM172
1つのサギタルライン移動レーザー、2つのクロスラインの固定レーザー
2） モデル：YC-HM173
1つのサジタルライン移動レーザー、1つのクロスライン移動レーザー、および1つのクロスラインの固定レーザー
3） モデル：YC-HM174
1つのサギタルライン移動レーザー、2つのクロスライン移動レーザー
4） モデル：YC-HM121
4つのサギタルライン移動レーザー。
問題は注意が必要です：
1。 訓練されていない人員は、この製品を操作して使用できません。
2。 この製品はクラスに属します I レーザー、ビームを直接見ないでください！
1） 注意： 制御または調整デバイスが使用されない場合、またはこの要件に従って各ステップが実行された場合、有害な放射線被曝が発生する場合があります！
2） 通常の操作のためにゴーグルを着用する必要はありません。メンテナンス担当者は、メンテナンスプロセスでゴーグルを着用する必要があります。保護波長は600〜700nmであることが示唆されており、抗レーザーの光学密度はOD4+です。
3） レーザー仕様：波長635±5nm、最大電力<1MW、発散角> 80°、放射照度：7.93MW/cm2.
3。
1。 製品導入
1） パラメーター
入力 電圧: AC220V 50Hz
定格 力：100va
レーザーラインの色：赤または緑
レーザー波長：635±5nm
動きのモード：上下
レーザー光線の数：5線
移動速度：18.75mm/s
レーザーランプライン幅：レーザーエミッティングウィンドウから3mのライン幅は1m未満、黒い弱い反射基板が
レーザーランプラインの長さ：ラインの長さ ≥レーザーエミッティングウィンドウから距離にある1m
レーザーポジショニングシステムの精度： ≤1mm
2） 動作環境
周囲温度：-10℃ 〜+50℃
相対湿度：0％〜95％、凝縮なし
電源入力AC 220V±10％
システム信頼できる接地：接地インピーダンスは4オーム未満でなければなりません
環境：振動、ほこり、蒸気なしなど
大気圧：70〜106kpa
2。 インストールと使用手順
移動レーザーを購入した後、ビデオを紹介します。
3。 シンボルと指示
シンボル | 命令 |
| 電気および電子機器を無駄にします 必要 別々に扱われます （現地の法律や規制に従ってください） |
| レーザー放射に注意してください、ビームを直接見ないでください。 |
| Tこれはクラス1レーザー放射です 開いたら、ビームを調べないでください. |
| 赤いレーザー波長：635±5nm、最大出力電力<1MW. |
| 輸送パッケージは、輸送中に垂直方向に上方にする必要があります. |
| トランスポートパッケージには脆弱なアイテムが含まれています。. |
| 乾燥させてください。 |
| T皇帝の範囲 tの場合Ransportation：-10-50℃ |
| ヒューズワイヤ F1A/250V |
L | ネットワーク電源の位相線端子（AC 220V）を接続する |
N | ネットワーク電源のニュートラル端子を接続します |
| 保護地球端子 |
| 電源オン |
| 電源を切る |
4。 製品の修理とメンテナンス
1） 毎日の検査
Cデバイスのステータスを手に入れ、デバイスを見つける前にデバイスが良好な状態にあることを確認してください b毎日デバイスを使用する前に.
a。 デバイスのコンポーネントは無傷で、移動されておらず、 シェル 行っていません オープン.
b。 接地ワイヤを含むすべてのワイヤとケーブルは、落ちたり断熱されたりしてはなりません ない 破損.
c。 がある X線チューブをブロックする異物はありません ビームチャネル X線板検出器の表面。
d。 すべてのインジケーターライトは、電源を入れると正常に機能します。
2） 毎日 メンテナンス
a。 レーザーポジショニングシステムの表面をきれいに保ちます。
b。 ダストフリーの布を使用して、レーザーウィンドウをやさしく拭きます。
c。 清掃中にシェルやケーブルを取り外さないでください。デバイスを衝突させないでください。
d。 電源を入れているときは、デバイスを掃除しないでください。
3） 毎日の自己検査
a。 電源をオンにし、レーザーランプセルフチェックモーション そして セットオリジンにリセットします.

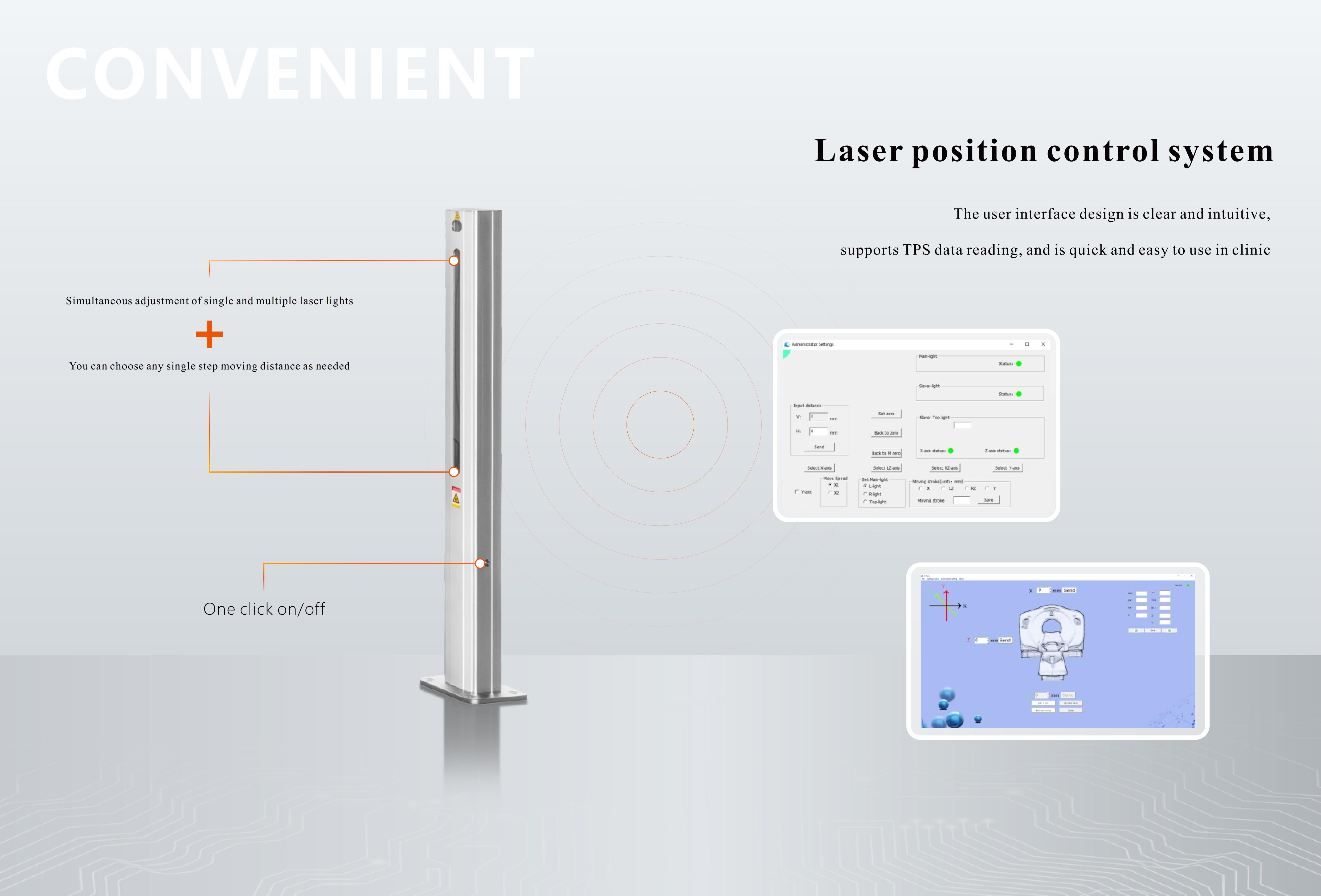

b。 レーザーポジショニングシステムの操作ソフトウェアを開き、レーザーランプが最初に設定されたオリジンに移動できるかどうかを確認します ソフトウェアのOrigin Bottomをクリックすると。.
5。 保管と輸送
1） ストレージ
a。 貯蔵環境：腐食性のガスがなく、良好な換気がない乾燥したほこりのない場所に保管する必要があります。
b。 保管温度：-10° Cから+55° C
c。 相対湿度： ≤ 80％
d。 大気圧：50kpa〜106kpa
2） 交通機関
a。 輸送中に箱を投げたり叩いたりしないでください。箱のラベルに従って箱を置きます。
b。 輸送温度：-10° C〜 +50° C
c。 相対湿度：30％〜90％、 非凝縮
d。 大気圧：70〜106kpa
6。 問題は注意が必要です：
1。 衝突することはありません。製品は、貯蔵庫内で清潔で換気、乾燥して保管する必要があります。同じ部屋の有害な毒性物質と混合しないでください。
2。 使用されていない場合は、製品を水平位置に配置してください。
メーカー： Shenzhen Tengfei Yu Technology Co., Ltd.
販売後：
電話： 86-755-83120094
Skype： tfy-medical
URL： www.tfy-medical.com
エージェンシーチームへようこそ！
